INTRODUCCIÓN

Las colisiones o choques son procesos en los cuales partículas o cuerpos entran– durante un determinado tiempo Δt – en interacción de magnitud tal, que pueden despreciarse, sólo durante dicho Δt, los efectos de otras fuerzas o, en algunos casos, de momentos de fuerzas originadas en cuerpos ajenos al sistema de partículas constituido por los cuerpos que chocan. En general, es casi imposible conocer o medir la fuerzas (y los momentos de fuerzas) entre los cuerpos que colisionan y su evolución temporal, por lo cual es menester recurrir a teoremas de conservación, comparando la situación “antes” y “después” del choque para poder estudiarlo. Podemos clasificar los choques según dos criterios:

1) Estudiando la existencia o no de vínculos o fuerzas exteriores (al sistema de partículas formado por los cuerpos que colisionan) sobre alguno de los cuerpos.

2) Considerando la conservación, la disminución, o el aumento de la Energía Cinética Total del Sistema de Partículas durante el choque.

CLASIFICACIÓN DE LOS CHOQUES SEGÚN LA EXISTENCIA O NO DE VÍNCULOS EXTERNO

Según este criterio, podemos distinguir dos tipos de choques:

a) Choques en sistemas de partículas sin vínculos o fuerzas exteriores significativas durante el choque.

b) Choques en sistemas de partículas con vínculos o fuerzas exteriores significativas durante el choque.

Caso a: Cuando el sistema formado por todas las partículas o cuerpos que chocan está aislado, es decir, no existen interacciones significativas entre ninguno de ellos y otros cuerpos ajenos al sistema, o bien son despreciables, o actúan en direcciones perpendiculares a la de todos los movimientos considerados, entonces Σ Fe = 0 y, por lo tanto, se conserva la Cantidad Total de Movimiento P del sistema de partículas (aunque cambia, en general sustancialmente, la cantidad de movimiento de cada cuerpo por separado). Durante el choque, el impulso de las fuerzas externas es muy inferior al de las fuerzas externas a condición que se considere únicamente el intervalo de tiempo(relativamente) pequeño que dura la colisión. Así, por ejemplo, dos pelotas que fueran lanzadas simultáneamente por dos jugadores en sentidos opuestos, de forma que chocaran en el aire, se verían afectadas en sus movimientos fuertemente por las fuerzas peso de cada una, que determinaría que sus trayectorias fueran parabólicas, y no rectas, tanto antes como después de chocar entre sí. Impulso de las Fuerzas internas Impulso de las Fuerzas externas durante el tiempo total Impulso de las Fuerzas externas durante el choque

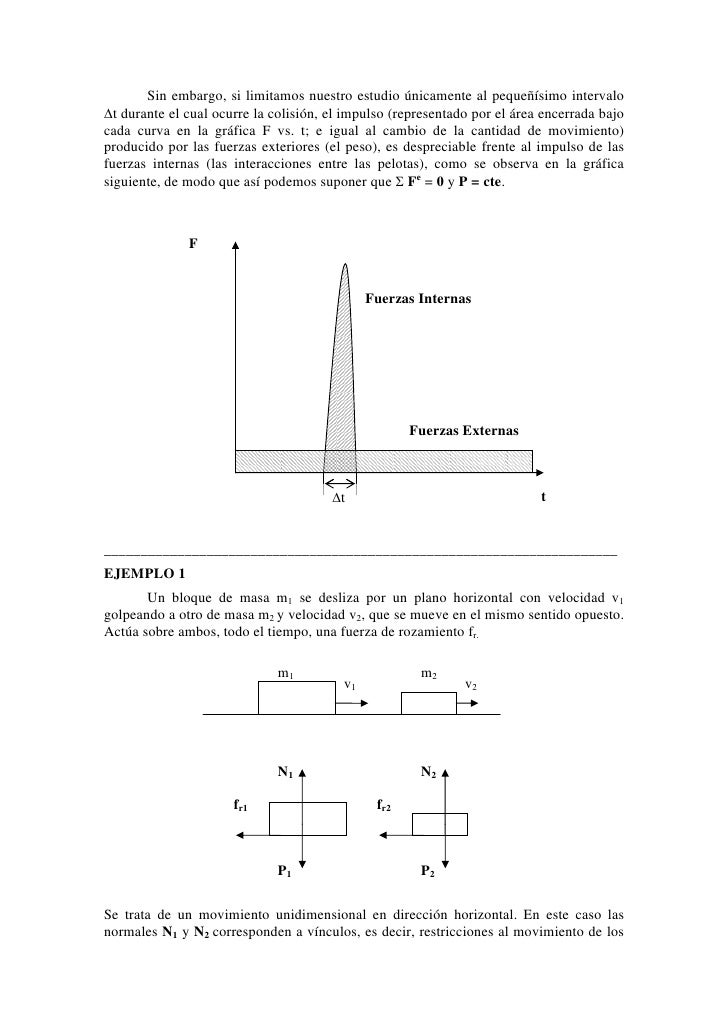

2. Sin embargo, si limitamos nuestro estudio únicamente al pequeñísimo intervaloΔt durante el cual ocurre la colisión, el impulso (representado por el área encerrada bajo cada curva en la gráfica F vs. t; e igual al cambio de la cantidad de movimiento)producido por las fuerzas exteriores (el peso), es despreciable frente al impulso de las fuerzas internas (las interacciones entre las pelotas), de modo que así podemos suponer que Σ Fe = 0 y P = cte. F Fuerzas Internas Fuerzas Externas Δt
EJEMPLO 1 Un bloque de masa m1 se desliza por un plano horizontal con velocidad v1 golpeando a otro de masa m2 y velocidad v2, que se mueve en el mismo sentido opuesto.Actúa sobre ambos, todo el tiempo, una fuerza de rozamiento fr. m1 m2 v1 v2 N1 N2 fr1 fr2 P1 P2Se trata de un movimiento unidimensional en dirección horizontal. En este caso las normales N1 y N2 corresponden a vínculos, es decir, restricciones al movimiento de los
3. cuerpos, pero son perpendiculares a la dirección de todos los movimientos presentes yen estudio, de manera que no los afectan. Los pesos están equilibrados por las normales todo el tiempo.Si bien la fuerza de rozamiento tiene un efecto muy importante sobre el movimiento delos cuerpos a largo plazo, ya que puede llegar incluso a detenerlos completamente, su incidencia a lo largo del intervalo Δt es ínfima y son las fuerzas internas las que determinan los cambios en el movimiento de ambos cuerpos. Por lo tanto Σ Fe = 0 y por lo tanto se conserva la Cantidad Total de Movimiento P del sistema, o sea: m1 v10 + m2 v20 = m1 v1f + m2 v2fSi se conocen los datos iniciales, pero no las velocidades finales, esta ecuación – aunque muy importante – es insuficiente por sí sola para resolver completamente el problema y habrá que complementarla con alguna otra condición que veremos más adelante.Caso b: Si en cambio alguno de los cuerpos que chocan tiene vínculos (con cuerpos ajenos al sistema de partículas) que restringen su movimiento en la dirección del mismo,al producirse el choque, el vínculo genera una fuerza que es precisamente mayor cuánto mayor sea la intensidad de las fuerzas interiores y tiene por lo tanto un impulso importante – no despreciable – en el mismo intervalo Δt. El vínculo es esencialmente algún tipo de interacción con un cuerpo externo al sistema de partículas, por lo tanto en este caso no se puede despreciar el efecto de las fuerzas externas, y la cantidad total de movimiento P, del sistema de partículas no se conserva. Si el vínculo (y en consecuencia las fuerzas externas), están aplicadas en un solo punto O del sistema de partículas, y además éste es origen de un sistema inercial (por ejemplo, un punto fijo a Tierra), podemos elegir ese punto como punto de referencia para aplicar la 2ª ecuación cardinal, y encontramos que Σ Meo = 0. Entonces se puede afirmar que Lo sí se conserva. F Impulso de las Fuerzas internas Fuerzas Internas Impulso de la Reacción producida por el vínculo externo Reacción Vínculo Externo Δt t
EJEMPLO 2 El bloque de masa m1 cae con velocidad v1 sobre otro de masa m2, que está en reposo sobre un plano horizontal, quedando ambos en reposo. N1 m1 v1 P1 m2 N2 P21 N1´ En este caso la dirección del movimiento es vertical, y la fuerza ejercida por el vínculo representado por la superficie de apoyo, es decir, la fuerza externa N2, es decisiva para modificar el movimiento del sistema. Es el impulso de esta fuerza el que cambia la cantidad de movimiento de m1, desde su valor inicial m1v1 hasta cero. En este caso no se conserva la cantidad total de movimiento del sistema.
En algunos casos, los vínculos externos son de naturaleza tal, que si bien impiden la conservación de la cantidad total de movimiento, en cambio permiten la conservación del Momento Angular Total, siempre que se lo considere con respecto aciertos puntos notables del problema, como se verá en el ejemplo siguiente
EJEMPLO 3 Una bola de masa m se desliza sobre un plano horizontal sin roce a una velocidad v, golpeando perpendicularmente a una barra de longitud d apoyada en el mismo plano, inicialmente en reposo, y que puede pivotear libremente sobre un perno O en su otro extremo. El momento de inercia de la barra respecto a su extremo es Io, y se desea saber la velocidad angular ω del conjunto después del choque si la masa queda adherida a la barra. Si consideramos como sistema de partículas al conjunto masa-barra, no podemos garantizar la conservación de su cantidad total de movimiento en el choque, ya que el pivote (externo al sistema y fijo al planeta Tierra) ejercerá una fuerza importante precisamente en el intervalo del choque para impedir el movimiento de ese extremo dela barra, que se desplazaría de no existir el perno. Pero si tomamos como punto de referencia a O, Σ Meo = 0, ya que la fuerza externa actúa en el punto O. En consecuencia Lo= cte.

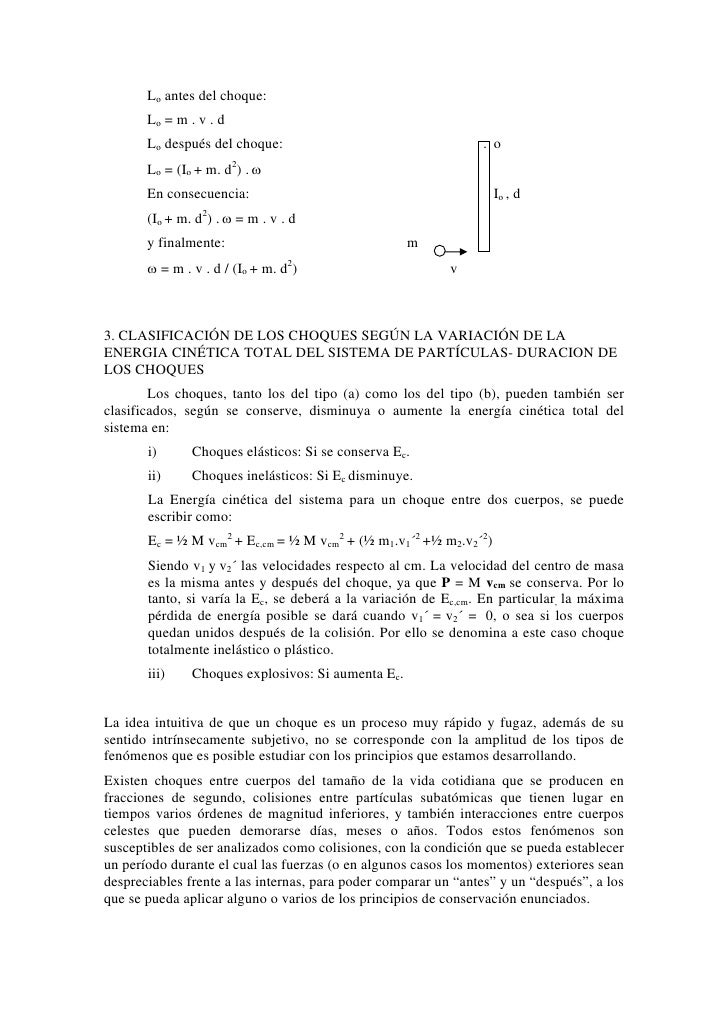

5. Lo antes del choque: Lo = m . v . d Lo después del choque: . o Lo = (Io + m. d2) . ω En consecuencia: Io , d (Io + m. d2) . ω = m . v . d y finalmente: m ω = m . v . d / (Io + m. d2) v3. CLASIFICACIÓN DE LOS CHOQUES SEGÚN LA VARIACIÓN DE LA ENERGÍA CINÉTICA TOTAL DEL SISTEMA DE PARTÍCULAS- DURACIÓN DELOS CHOQUES Los choques, tanto los del tipo (a) como los del tipo (b), pueden también ser clasificados, según se conserve, disminuya o aumente la energía cinética total del sistema en: i) Choques elásticos: Si se conserva Ec. ii) Choques inelásticos: Si Ec disminuye. La Energía cinética del sistema para un choque entre dos cuerpos, se puede escribir como: Ec = ½ M vcm2 + Ec,cm = ½ M vcm2 + (½ m1.v1´2 +½ m2.v2´2) Siendo v1 y v2´ las velocidades respecto al cm. La velocidad del centro de masa es la misma antes y después del choque, ya que P = M vcm se conserva. Por lo tanto, si varía la Ec, se deberá a la variación de Ec,cm. En particular, la máxima pérdida de energía posible se dará cuando v1´ = v2´ = 0, o sea si los cuerpos quedan unidos después de la colisión. Por ello se denomina a este caso choque totalmente inelástico o plástico. iii) Choques explosivos: Si aumenta Ec.La idea intuitiva de que un choque es un proceso muy rápido y fugaz, además de su sentido intrínsecamente subjetivo, no se corresponde con la amplitud de los tipos de fenómenos que es posible estudiar con los principios que estamos desarrollando.Existen choques entre cuerpos del tamaño de la vida cotidiana que se producen en fracciones de segundo, colisiones entre partículas subatómicas que tienen lugar en tiempos varios órdenes de magnitud inferiores, y también interacciones entre cuerpos celestes que pueden demorarse días, meses o años. Todos estos fenómenos son susceptibles de ser analizados como colisiones, con la condición que se pueda establecer un período durante el cual las fuerzas (o en algunos casos los momentos) exteriores sean despreciables frente a las internas, para poder comparar un “antes” y un “después”, a los que se pueda aplicar alguno o varios de los principios de conservación enunciados.

La Mecánica De Choque

La mecánica de choque tiene el potencial de dañar, deformar, etc:

Un cuerpo frágil se puede fracturar. Por ejemplo, dos copas de cristal pueden romperse en caso de colisión una contra el otra. Una cizalla en un motor está diseñada para la fractura con cierta magnitud de choque.
Un objeto dúctil se puede doblar por una conmoción (deformar). Por ejemplo, una jarra de cobre se puede curvar cuando cae en el suelo.
Algunos objetos no se dañan por un único choque, pero si se produce fatiga en el material con numerosas repeticiones de choques de bajo nivel.
Un efecto de choque puede resultar sólo daños menores, que pueden no ser críticos para su uso. Sin embargo, daños menores acumulados de varios efectos de choques, eventualmente resultarán en que el objeto sea inutilizable.

Colisiones

En las colisión intervienen dos objetos que ejercen fuerzas mutuamente. Cuando los objetos están muy cerca entre si o entran en contacto, interaccionan fuertemente durante un breve intervalo de tiempo. Las fuerzas de este tipo reciben el nombre de fuerzas impulsivas y se caracterizan por su acción intensa y breve. Un caso de este tipo de interacción, por ejemplo, es la colisión de dos carros que lleven montados parachoques magnéticos. Estos interactúan incluso sin llegar a tocarse, es lo que se considera colisión sin contacto.

Las fuerzas que se ejercen mutuamente son iguales y de sentido contrario. Si el choque es elástico se conservan tanto el momento lineal como la energía cinética del sistema, y no hay intercambio de masa entre los cuerpos, que se separan después del choque. Si el choque es inelástico la energía cinética no se conserva y, como consecuencia, los cuerpos que colisionan pueden sufrir deformaciones y aumento de su temperatura.

Según la segunda ley de Newton la fuerza es igual a la variación del momento lineal con respecto al tiempo. Si la fuerza resultante es cero, el momento lineal es constante. Esta es una ley general de la Física y se cumplirá ya sea el choque elástico o inelástico. En el caso de un choque:
